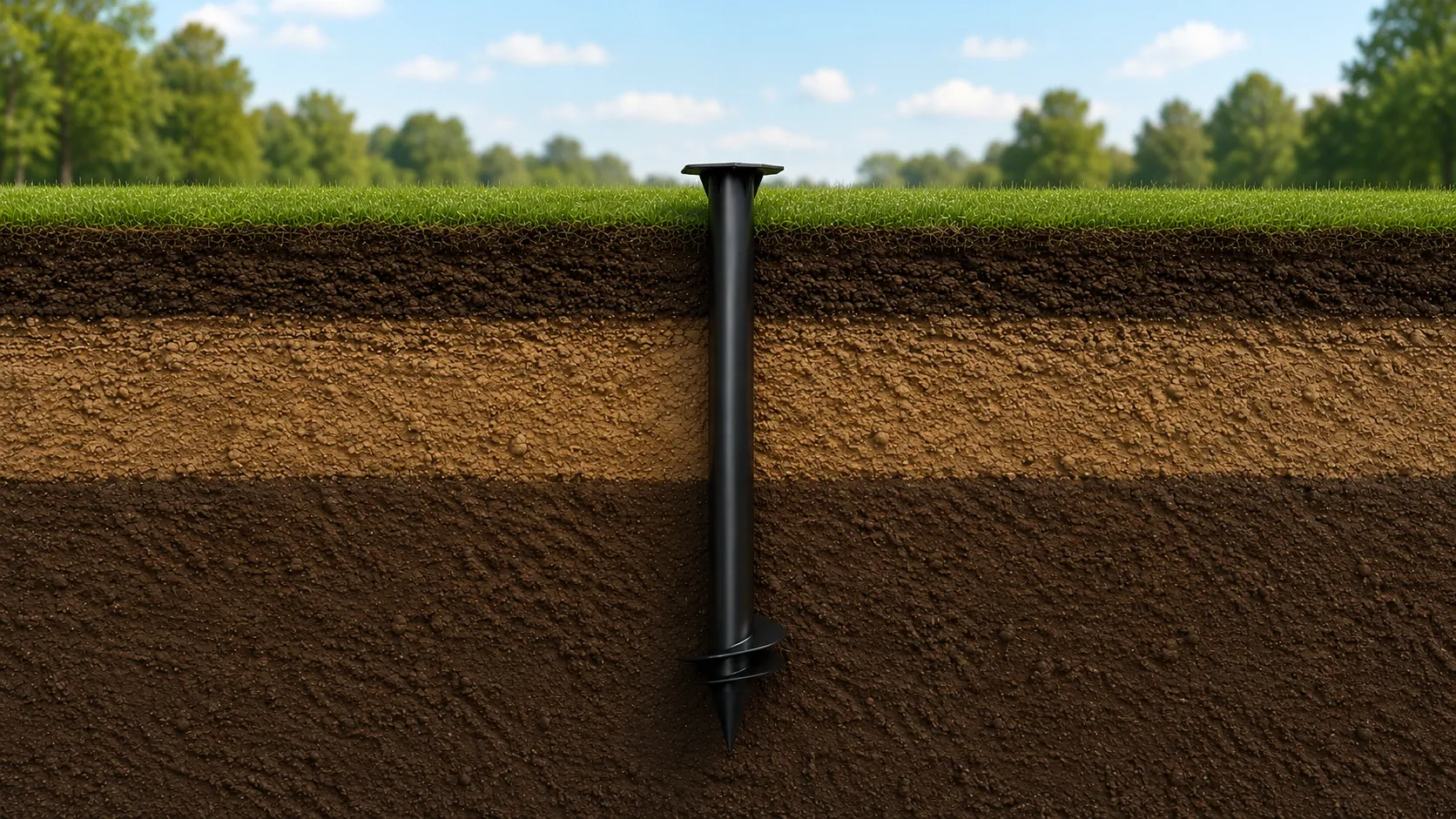

Конструкция винтовой сваи диаметром 108 мм и длинной 2000 мм
Винтовая свая диаметром 108 мм длиной 2000 мм со стенкой 3,5 мм представляет собой стальную трубчатую опору с винтовой лопастью в нижней части. Конструкция рассчитана на передачу нагрузки от обвязки или ростверка на грунт через ствол и лопасть. Такой размер используют под террасы, бани, каркасные постройки, бытовки, заборы и пристройки при подходящих грунтовых условиях.
Ствол работает как вертикальный несущий элемент. Винтовая лопасть помогает свае заглубляться без котлована и создаёт опорную площадку в грунте. Верхняя часть после монтажа выводится в общий уровень свайного поля, затем к ней крепят оголовок или элементы металлической либо деревянной обвязки.
диаметр трубы — 108 мм;
длина — 2000 мм;
толщина стенки — 3,5 мм;
лопасть обеспечивает завинчивание и опирание;
оголовок передаёт нагрузку от обвязки на ствол;
защитное покрытие снижает воздействие влаги на металл.
По СП 50-102-2003 свайные фундаменты проектируют с учётом инженерно-геологических условий, нагрузок и конструкции сооружения. ГОСТ Р 59106-2020 отдельно регламентирует стальные винтовые сваи как изделия с трубчатым стволом. Поэтому при выборе сваи 108 мм 2000 мм 3,5 мм важно учитывать не только длину, но и шаг свай, тип обвязки, массу строения и состояние грунта.
Узнайте количество
и варианты подходящих
винтовых свай
для вашей постройки
с монтажом в Сергиевом Посаде

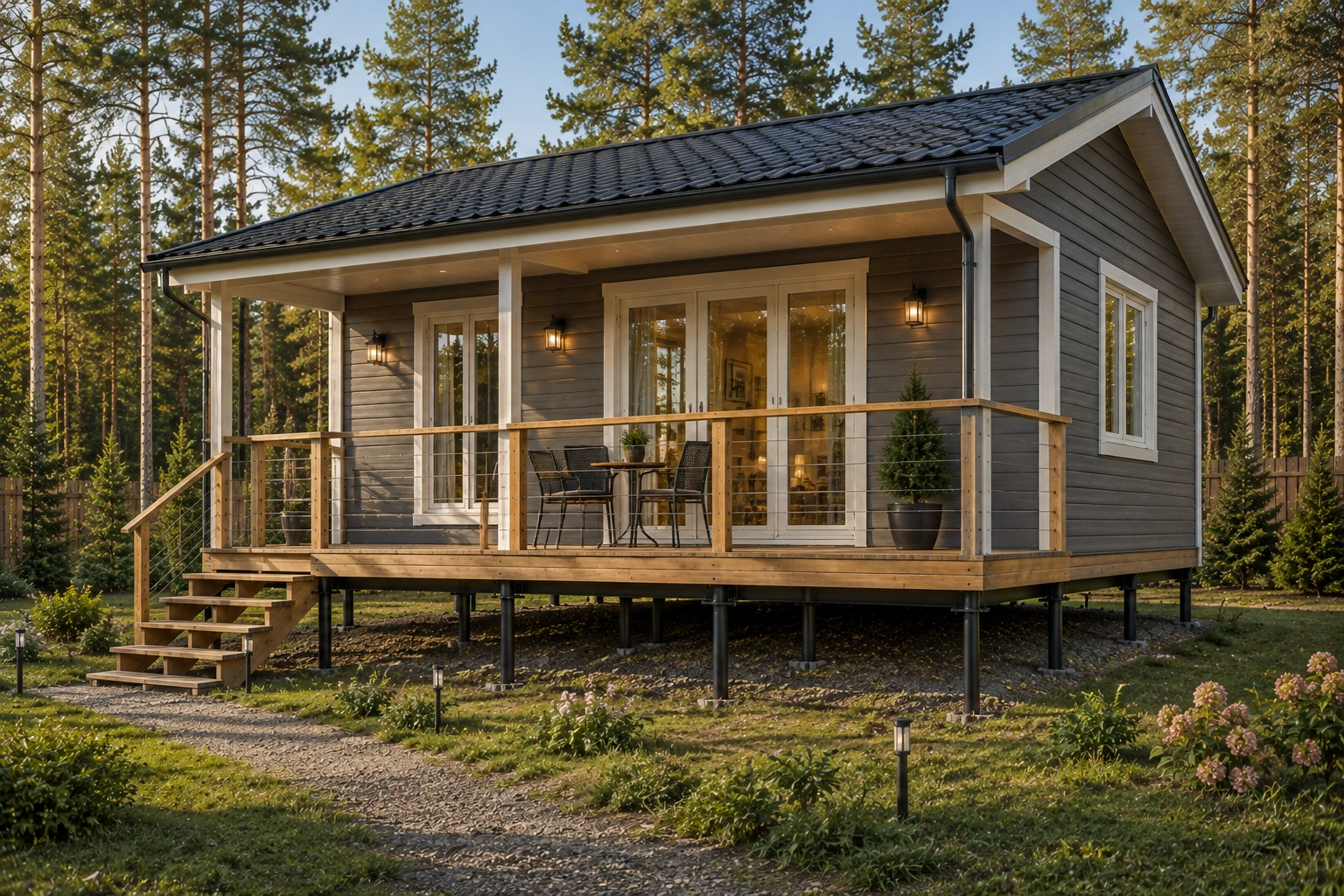

Область применения сваи диаметром 108 мм и длинной 2000 мм
Винтовая свая диаметром 108 мм длиной 2000 мм со стенкой 3,5 мм используется для фундаментов под лёгкие и умеренно нагруженные постройки: каркасные дома малой площади, бани, террасы, веранды, хозблоки, бытовки, заборы, навесы и пристройки. Длина 2000 мм позволяет заглубить лопасть ниже рыхлой верхней зоны, если грунт не требует более длинной опоры.
Этот типоразмер выбирают для участков без сильного уклона и без выраженного слабого слоя. Свая работает в составе свайного поля: ствол воспринимает усилия от обвязки, лопасть передаёт нагрузку в грунт, а оголовок связывает опору с ростверком, брусом, швеллером или профильной трубой. Несущая способность зависит от шага свай, глубины погружения, веса постройки и состава почвы.
применение — террасы, бани, хозблоки, каркасные строения, лёгкие пристройки;
условия — плотные или умеренно плотные грунты без большого перепада рельефа;
контроль — покрытие, сварные соединения, вертикальность, единая высота оголовков;
ограничение — тяжёлые здания требуют отдельного расчёта.
По ГОСТ Р 59106-2020 проверяют трубу, лопасть, сварку и защитное покрытие. СП 50-102-2003 требует назначать параметры свайных фундаментов по грунтам и нагрузкам, а СП 24.13330.2011 рассматривает работу свай вместе с грунтовым основанием.
